Leírás

Műszaki paraméterek

A korund jellemző felhasználási területei

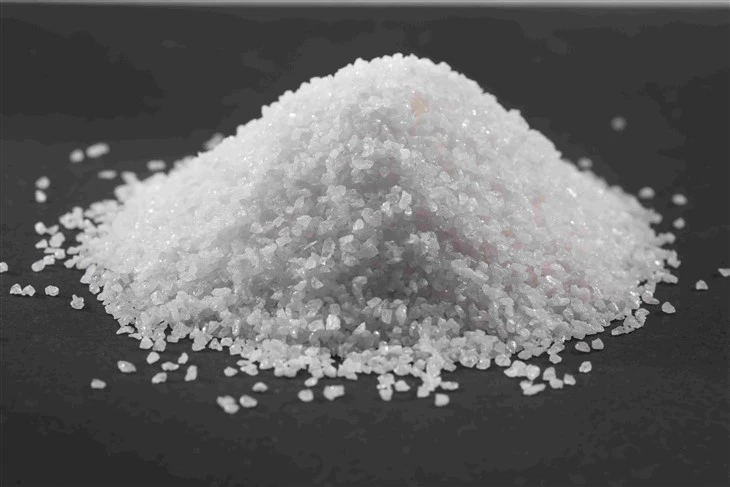

A fehér korund kiváló minőségű alumínium-oxid-porból készül, mint nyersanyag, amelyet elektroolvasztással finomítottak és kristályosítottak, nagy tisztaságú, jó önélességgel, sav- és lúgkorrózióállósággal, magas hőmérséklettel és stabil hőteljesítménnyel. ,,

1 .WFA fizikai mutatók

Tétel	Index
Szín	Fehér
Kristály	Hatpárti rendszer
Mohs keménységi skálája	Nagyobb vagy egyenlő, mint 9,0
Olvadáspont (fok)	2250
Max hőmérséklet ( fok)	1900
Valódi sűrűség (g/cm³)	Nagyobb vagy egyenlő, mint 3,90
Lineáris tágulási együttható (0-1600 fok)	7-9

2 . WFA kémiai összetétele

Cél	规格	Al₂O₃,	Na₂O	SiO₂	磁性物%	CaO
Csiszolóanyagok	F12#-80#	Nagyobb vagy egyenlő, mint 99,0	Kisebb vagy egyenlő, mint 0,5	-	Kisebb vagy egyenlő, mint 0,4	Kisebb vagy egyenlő, mint 0,003
	90#-150#	Nagyobb vagy egyenlő, mint 98,5	Kisebb vagy egyenlő, mint 0,6			Kisebb vagy egyenlő, mint 0,003
	180#-240#	Nagyobb vagy egyenlő, mint 98,2	Kisebb vagy egyenlő, mint 0,7	-	Kisebb vagy egyenlő, mint 0,4	Kisebb vagy egyenlő, mint 0,002
	W1#-63#	Nagyobb vagy egyenlő, mint 98,5	Kisebb vagy egyenlő, mint 0,8	1,0 vagy kisebb	Kisebb vagy egyenlő, mint 0,5	Kisebb vagy egyenlő, mint 0,001
Tűzálló anyag	0-1mm 1-3mm3-5mm5-8mm8-12mm	Nagyobb vagy egyenlő, mint 99,0	Kisebb vagy egyenlő, mint 0,5	-	Kisebb vagy egyenlő, mint 0,4	Kisebb vagy egyenlő, mint 0,003
Tűzálló anyag	180#-0 200#-0 320#-0	Nagyobb vagy egyenlő, mint 98,5	Kisebb vagy egyenlő, mint 0,3	Kisebb vagy egyenlő, mint 0,5		Kisebb vagy egyenlő, mint 0,001

3 . Tűzálló anyagokhoz: A fehér olvasztott alumínium-oxidot (WFA vagy WA) vegyi anyagból állítják elő Higgns kemencében vagy billenő kemencében magas hőmérsékleten. Nagyon fontos nyersanyag a fejlett tűzálló anyagok és csiszolóanyagok számára. Tulajdonságai a következők.

Írja be Tulajdonságok		Alacsony nátriumszint I				Közép-nátrium II
		Tört (háló) 0-1 1-2 3-5m/m		Finom (hálós) 0-180 0-320		Tört (háló) 0-1 1-2 3-5m/m		Finom (hálós) 0-180 0-320
		Garancia érték	Tipikus érték	Garancia érték	Tipikus érték	Garancia érték	Tipikus érték	Garancia érték	Tipikus érték
Kémiai összetétel (%)	-Al₂O₃	99-nél nagyobb vagy egyenlő	99.3	Nagyobb vagy egyenlő, mint 98,5	99.23	99-nél nagyobb vagy egyenlő	99.14	Nagyobb vagy egyenlő, mint 98,5	98.75
	SiO₂	Kisebb vagy egyenlő, mint 0,2	0.15	Kisebb vagy egyenlő, mint 0,3	0.22	Kisebb vagy egyenlő, mint 0,4	0.12	Kisebb vagy egyenlő, mint 0,4	0.19
	Fe₂O₃	Kisebb vagy egyenlő, mint 0,2	0.04	Kisebb vagy egyenlő, mint 0,25	0.04	Kisebb vagy egyenlő, mint 0,2	0.01	Kisebb vagy egyenlő, mint 0,25	0.05
	Na₂O	0,15 vagy annál kisebb	0.12	Kisebb vagy egyenlő, mint 0,25	0.18	Kisebb vagy egyenlő, mint 0,4	0.35	Kisebb vagy egyenlő, mint 0,5	0.23
Fő kristályos fázis		-Al₂O₃
Kristály rendszer		Hatszögletű
Szín		fehér
Valódi sűrűség (g/cm³)		Nagyobb vagy egyenlő, mint 3,95
Csomagolási sűrűség (g/cm³)		1.75-1.95
Mohs keménység		9
Lineáris bővítés (1/^fokozatC)		8.3×10^-4
Méret (mm)		8-5 5-3 3-1 1-0
Finom (hálós)		-80,-120,-240,-320
Mikropor (um)		3-5 5-10
Teszt szabvány		GB/T3044-89
Csomagolás		25kg/zsák 1000kg/nagy zsák
Használat		Tűzálló anyagok

4 . WFA for Abrasives A szemcseméret szabvány szerinti összetétele

(GB/T2481.1-1998)

Szemcseméret	Legjobb durva	Durva		Normál rész		Vegyes rész	Finom rész
Szemcseméret	100%-ban átmegy ezek a háló NO.	Nem megy át a háló NO	Súly %rövid	Nem passzol	Súly%Több mint	Nem megy át a háló NO	Súly%Több mint	Több mint 3% átadja ezeket a cefre NO.
F4	5/16	31/2	20	4	40	4 5	70	6
F5	0.265	4	20	5	40	5 6	70	7
F6	31/2	5	20	6	40	6 7	70	8
F7	4	6	20	7	40	7 8	70	10
F8	5	7	20	8	45	8 10	70	12
F10	6	8	20	10	45	10 12	70	14
F12	7	10	20	12	45	12 14	70	16
F14	8	12	20	14	45	14 16	70	18
F16	10	14	20	16	45	16 18	70	20
F20	12	16	20	18	45	18 20	70	25
F22	14	18	20	20	45	20 25	70	30
F24	16	20	25	25	45	25 30	65	35
F30	18	25	25	30	45	30 35	65	40
F36	20	30	25	35	45	35 40	65	45
F40	25	35	30	40	40	40 45	65	50
F46	30	40	30	45	40	45 50	65	60
F54	35	45	30	50	40	50 60	65	70
F60	40	50	30	60	40	60 70	65	80
F70	45	60	25	70	40	70 80	65	100
F80	50	70	25	80	40	80 100	65	120
F90	60	80	20	100	40	100 120	65	140
F100	70	100	20	120	40	120 140	65	200
F120	80	120	20	140	40	140 170	65	230
F150	100	140	15	200	40	200 230	65	325
F180	120	170	15	200 230	40	200 230 270	65
F220	140	200	15	230 270	40	230 270 325	65
F240	170	200	5	230 270	8	230 270 325	38

5 . Funkció:

Keménysége valamivel nagyobb, mint a barna korund, valamivel kisebb szívósság, nagy tisztaság, jó ön-élesség, erős köszörülési képesség, kis hőérték, nagy hatásfok, sav- és lúgkorrózióállóság, magas hőmérséklet- és hőstabilitás.

A fehér FuesdAlumínium-oxidMohs keménysége 9,0, csomagolási sűrűsége 1,55-1,95 g/cm3, valódi sűrűsége 3,95 g/cm3, térfogatsűrűsége 3.60 . A fehér korund keménysége valamivel nagyobb, mint a barna korundé, de a szívóssága enyhén gyenge hőhatásfok, köszörülési munkadarab, jó a munkadarab könnyen belevágható.

6 . Jelentkezés:

Alkalmas nagy keménységű acél köszörülésére, például gyorsacél, nagy széntartalmú acél, oltóacél, ötvözött acél stb.

nagy széntartalmú acél, gyorsacél és rozsdamentes acél csiszolására alkalmas, valamint más finom{0}}szemcsés csiszolóanyagok precíziós öntéshez és fejlett tűzálló anyagokhoz is használhatók.
